Hardware des Schuft2-Computers

Die Z8000-CPU ist ein 16-Bit-Rechner, das heißt er hat eine 16-Bit-ALU und 16-Bit-Register. Allerdings können die Register zu 32 Bit und 64 Bit Breite zusammengefasst und einige in 8-Bit-Register unterteilt werden. Auch die meisten Befehle gibt es mit 8 Bit, 16 Bit und 32 Bit, so zum Beispiel eine 32-Bit Multiplikation mit dem Ergebnis in einem 64-Bit-Register.

Die Adressen und Daten werden im Zeitmultiplex-Verfahren auf einem 16-Bit-Bus  angeliefert bzw. gelesen. Aus diesem Grund muss die Speicher- oder I/O-Adresse zwischengespeichert werden.

Version 1

In dieser Version gibt es 1 MByte nichtflüchtigen Speicher. Die Bedienung erfolgt über 16 Kippschalter für Adressen und Daten und 6 Befehlstaster. Die Kommunikation des Rechners mit dem Benutzer erfolgt über 5 Status-LEDs und 16 7-Segment-Anzeigen.

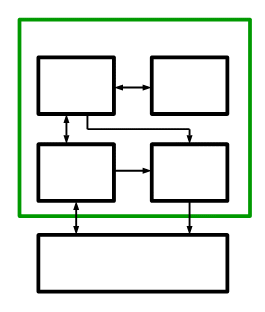

Die Version 1 des Schuft2-Computers besteht aus 6 Baugruppen:

Verbunden werden die ersten 4 Leiterplatten über VG64-Steckverbinder und eine Backplane.
Die Bedien-Platine ist mit den I/O-Platinen über Flachbandkabel verbunden

Baugruppen Schuft2

CPU

MEM1

I/O1

I/O2

Backplane

Bedien
