CPU-Baugruppe des Schuft2-Computers
Version 1

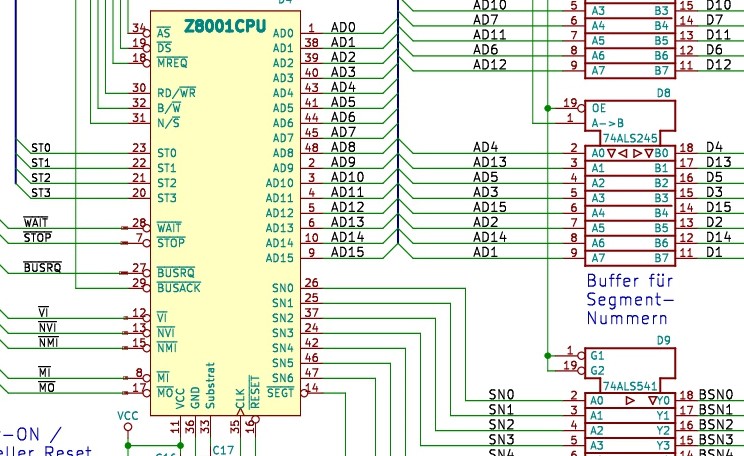

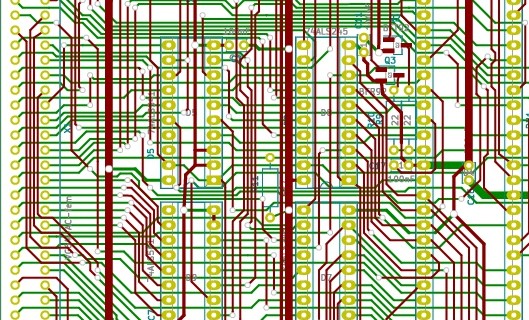

Diese Baugruppe enthält neben der CPU selbst die Buffer-Bausteine, die Takterzeugung und die Einzelschritt-Steuerung sowie die Pull-Up-Widerstände für negativ anzusteuernde CPU-Eingänge.
Die Z8000-CPU kann an ihren Ausgängen maximal -2mA Strom liefern (bei logisch Null), so dass höchstens 5 LS-TTL-Bausteine angesteuert werden können. Um eine Erweiterbarkeit des Computers zu gewährleisten, werden daher die meisten Ausgangssignale gebuffert.
Eine kurze Beschreibung der Z8000-CPU finden Sie hier
