Bedien-Baugruppe Schuft2-Computer

Version 1

Die Bedienung des Schuft2 erfolgt in der 1. Version über 5 Befehlstaster und 16 Kippschalter für Adressen und Daten. Die Kommunikation mit dem Benutzer erfolgt über 6 LEDs und 16 7-Segment-Anzeigen. Auf dem nebenstehenden Bild ist dies gut zu erkennen. Die Vorwiderstände für die Anzeigen sind mit auf dieser Platine, die Vorwiderstände für die LEDs befinden sich auf der I/O2-Platine.

Da der Z8000 ein 16-Bit-Rechner ist, werden für die Eingabe von Adressen und Daten 16 Schalter benötigt. Auf der Bedien-Platine ist die obere Reihe für das höherwertige Byte, die untere Reihe für das niederwertige Byte bestimmt.

Der Rechner wird mit Hilfe von 6 Tasten bedient:


Die Statusmeldung des Rechners bzw. des Monitor-Programms erfolgt über 4 LEDs:

Eine fünfte LED (weiß, auf der Memory-Platine) zeigt den Status des Hauptspeichers an.

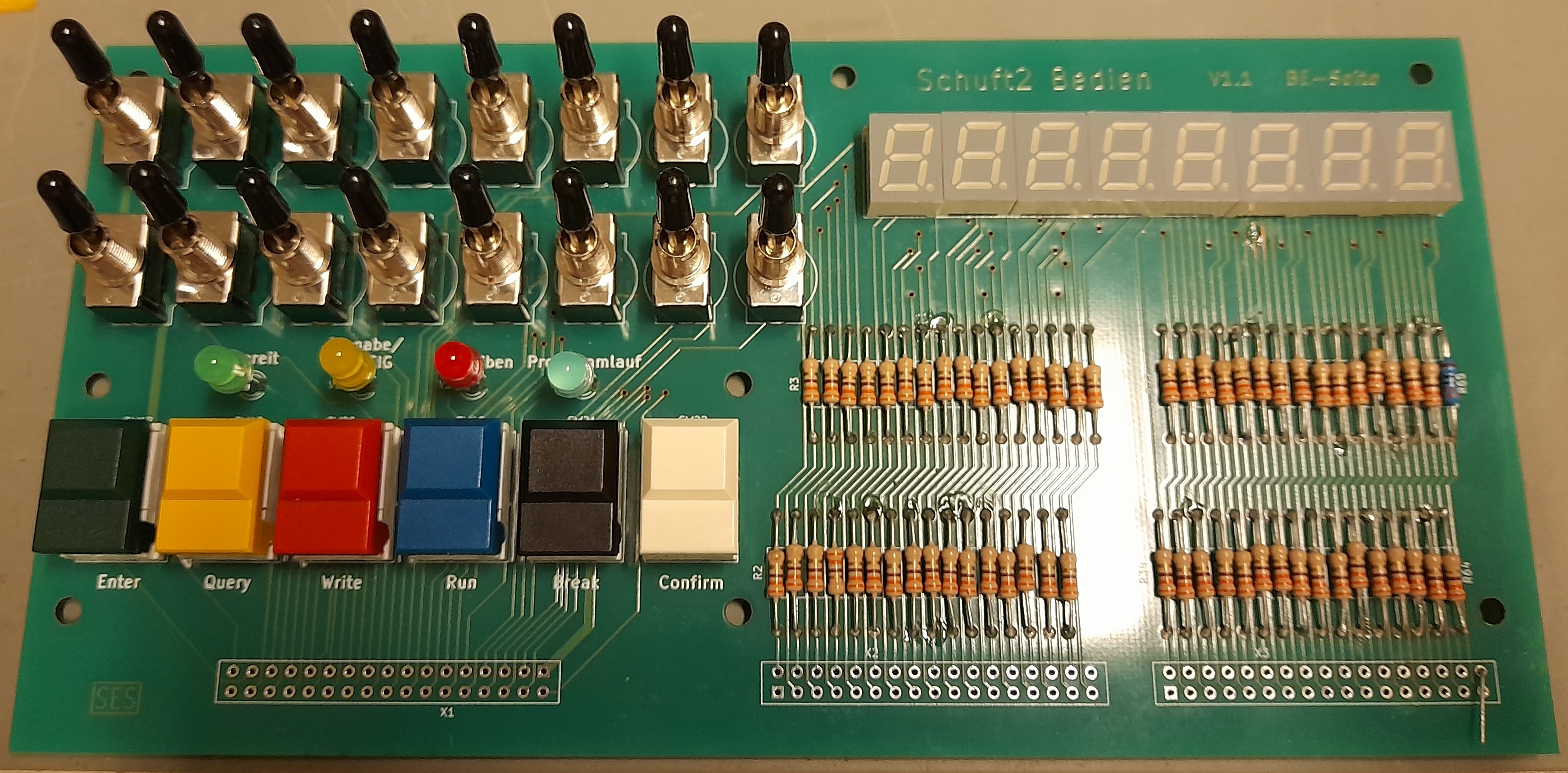

Schuft2 Bedien-Baugruppe

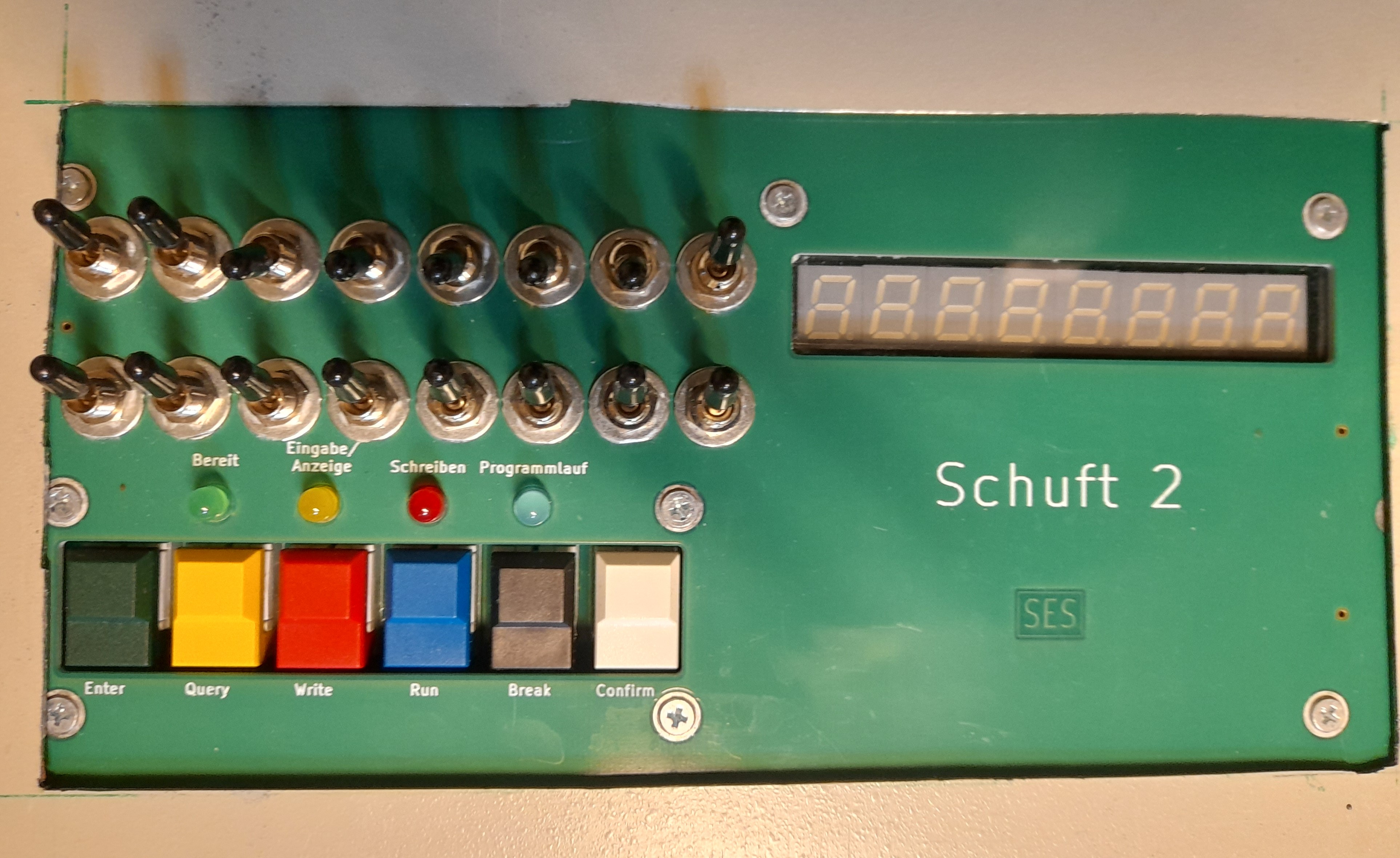

Bedien-Baugruppe mit Abdeckung
